Structura, principiul și ghidul de selecție concentric/excentric al reductorului excentric PE

Atunci când conectați două țevi de diametre diferite, fitingurile reducătoare devin esențiale. Cu toate acestea, modelele tradiționale concentrice au dezavantaje inerente la manipularea anumitor fluide și condiții de funcționare. Din acest motiv, Reductoare excentrice PE , cu designul lor structural unic și performanța superioară, au devenit alegerea profesională pentru rezolvarea problemelor complexe cu fluide.

1. Ce este un reductor excentric PE?

A Reductor excentric PE este un fiting specializat utilizat pentru a realiza o tranziție lină între diametrele țevilor. Fabricat din polietilenă durabilă (PE), oferă rezistență excelentă la coroziune, rezistență ridicată, construcție ușoară și rezistență chimică excelentă, făcându-l pe scară largă în diferite domenii, inclusiv conservarea apei, gaze și inginerie chimică.

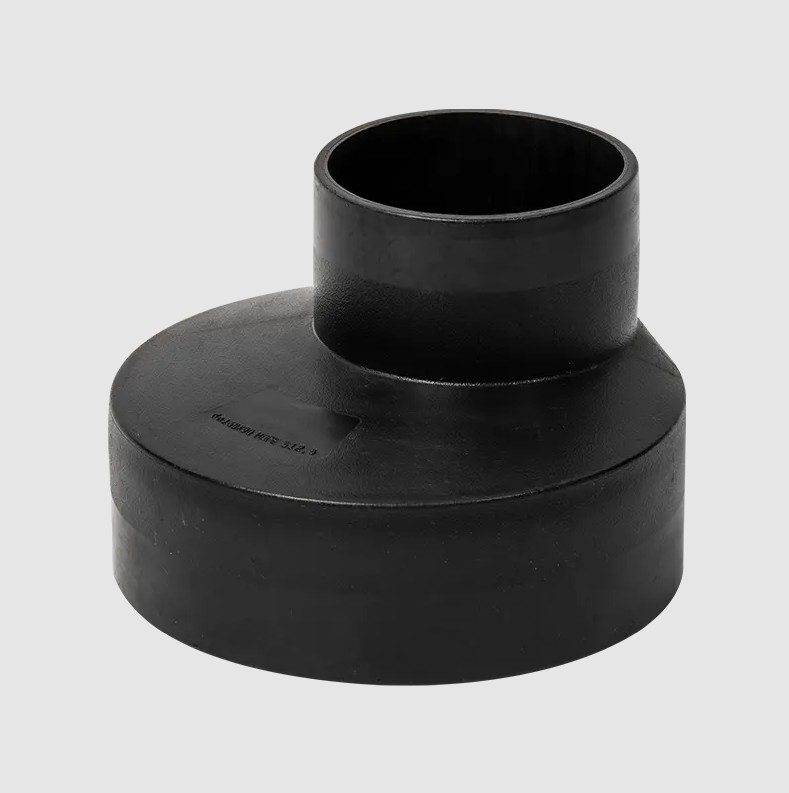

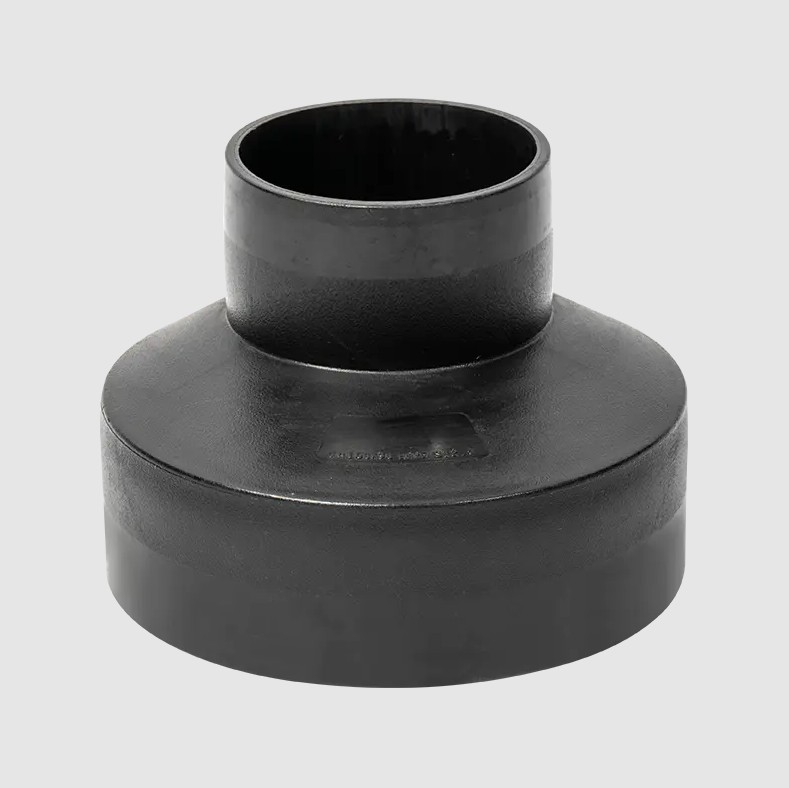

Spre deosebire de reductoarele concentrice convenționale, liniile centrale ale celor două capete ale a Reductor excentric PE — diametrele mai mari și mai mici — nu coincid, ci sunt compensate. Din punct de vedere structural, prezintă o tranziție conică asimetrică, cu o margine rămânând dreaptă, în timp ce cealaltă margine se îngustează. Acest design excentric unic îi conferă un avantaj cheie în controlul fluidelor.

2. Care este principiul din spatele reductorului excentric PE?

Principiul de funcționare al Reductor excentric PE se bazează pe optimizarea dinamicii fluidelor pentru a elimina două provocări majore de inginerie care pot apărea la modificările diametrului conductelor orizontale: cavitația și sedimentarea solidelor.

În conductele orizontale, reductoarele concentrice tradiționale duc la discontinuități structurale în traseul fluidului în partea de sus sau de jos:

• Eliminarea riscului de cavitație (instalare orizontală cu vârf plat): La transportul lichidelor, dacă partea dreaptă a reductorului este situată în partea superioară a conductei (adică, instalația cu vârf plat), acest design previne acumularea de gaz în zona de tranziție unde diametrul crește, prevenind formarea de pungi de aer sau cavitație. Cavitația este o cauză majoră a cavitației, vibrațiilor și deteriorării corpurilor pompelor. Prin urmare, instalarea în partea superioară a reductoarelor excentrice în liniile de aspirație a pompei este crucială pentru protejarea echipamentului.


• Prevenirea tasării solide (instalare orizontală cu fund plat): La transportul fluidelor care conțin particule solide (cum ar fi nămolul, canalizarea și nămolul de minereu), dacă partea dreaptă a reductorului este situată în partea de jos a țevii (adică, instalarea cu fund plat), acesta asigură un fund continuu și neted al țevii, eliminând „zonele moarte” în care fluidul încetinește sau stagnează. Acest lucru previne eficient depunerea, acumularea și aglomerarea particulelor solide la schimbarea diametrului, reducând în mod fundamental riscul de blocare a conductei.



3. Când să folosiți reductoarele excentrice PE?

Datorită capacităților lor unice de optimizare a fluxului, Reductoare excentrice PE sunt utilizate în principal în următoarele aplicații critice cu cerințe speciale pentru mediul fluid:

• Protecția admisiei pompei: Acesta este cel mai frecvent scenariu de aplicare. Pentru a asigura un flux fluid și fără bule în pompă, toate reductoarele conectate la admisia orizontală a pompei trebuie să fie reductoare excentrice PE montate pe partea superioară.


• Conțin solide: În industrii precum procesarea chimică, minerit și tratarea apelor uzate, conductele care transportă cantități mari de solide în suspensie, nămoluri sau medii cu vâscozitate ridicată trebuie să utilizeze instalarea cu fund plat pentru a preveni sedimentarea.


• Drenajul conductei și curgerea gravitațională: Atunci când proiectarea conductei necesită drenarea completă a mediului sau când conducta se bazează pe gravitație pentru transportul fluidului, un reductor excentric cu fund plat asigură drenarea completă și previne acumularea de lichid rezidual.


4. Care este diferența dintre un reductor concentric și un reductor excentric PE?

Deși atât reductoarele concentrice, cât și reductoarele excentrice PE sunt folosite pentru a reduce diametrele țevilor, ele diferă fundamental în structură și funcție:

• Diferența structurală de bază: Reductoarele concentrice sunt trunchiuri perfect simetrice, cu liniile centrale ale celor două capete aliniate. Pe de altă parte, reductoarele excentrice PE au o linie centrală decalată și sunt asimetrice din punct de vedere structural, o parte fiind dreaptă.


• Diferențe în condițiile de funcționare aplicabile: Reductoarele concentrice sunt potrivite pentru aplicații în care proprietățile fluidului sunt mai puțin critice sau în care modificarea diametrului țevii are loc în principal în direcția verticală (cum ar fi coloane). Pe de altă parte, reductoarele excentrice PE sunt proiectate pentru a aborda provocările specifice de dinamică a fluidelor ale conductelor orizontale și sunt o soluție specializată pentru abordarea problemelor de sedimentare și cavitație.


• Impact asupra fluidelor: Când sunt instalate orizontal, defectele de proiectare ale conductelor concentrice pot duce la debite neuniforme și pot crea spații în partea de sus unde se poate acumula gaz sau zone în partea de jos unde se poate forma cu ușurință sedimentarea, crescând frecvența de întreținere a sistemului și riscurile operaționale.


  Comparație de caracteristici	Reductor concentric	Reductor excentric PE
  Linia centrală	Liniile centrale ale celor două capete ale conductei coincid (coaxiale).	Liniile centrale ale celor două capete ale conductei sunt decalate (non-coaxiale).
  Formă	O formă de tronc simetric.	Are o conicitate asimetrică cu o parte plată.
  Avantaje de instalare	Folosit pentru instalarea țevilor verticale sau reducerea țevilor pe distanțe scurte.	Poate fi instalat în conducte orizontale pentru a elimina problemele de sedimentare și cavitație.
  Efecte ale fluidelor	Poate forma cu ușurință pungi de aer în partea de sus (orizontală) sau zone de sedimentare în partea de jos (orizontală).	Designul de curgere optimizează distribuția fluidului și reduce rezistența la curgere.
  Fluide aplicabile	Folosit pentru gaze curate sau lichide curate.	Este potrivit pentru lichide care conțin particule solide, nămoluri sau cele predispuse la generarea de gaze.

5. Care sunt avantajele reductoarelor excentrice PE?

Alegerea reductoarelor excentrice PE nu înseamnă doar îndeplinirea specificațiilor de proiectare; este, de asemenea, o investiție pe termen lung în întregul sistem de conducte. Beneficiile includ:

• Durată de viață extinsă a echipamentului: Prin eliminarea eficientă a cavitației la admisia de aspirație a pompei, deteriorarea prin cavitație a rotorului pompei și a camerei interioare este redusă semnificativ, prelungind semnificativ durata de viață a echipamentelor scumpe.


• Costuri de operare reduse: Prin prevenirea depunerii și blocării particulelor solide, spălarea țevilor, dezamularea și timpul de întreținere sunt reduse, îmbunătățind eficiența și fiabilitatea sistemului.


• Eficiență ridicată a transferului de fluide: Designul de tranziție lină minimizează turbulența fluidului, reduce pierderea de presiune și asigură un transfer fluid al fluidului.


• Durabilitate excelentă: Materialul PE utilizat oferă o rezistență excelentă la uzură și stabilitate chimică, asigurând funcționarea pe termen lung în medii dure.



6. Când ar trebui să folosesc un reductor excentric PE și când ar trebui să folosesc un reductor concentric?

Decizia de selecție ar trebui să respecte cu strictețe caracteristicile fluidului și orientarea instalării conductei:

• Selectarea unui reductor excentric PE:
  • În conductele orizontale, atunci când se transportă fluide care conțin particule solide, nămoluri sau fluide cu vâscozitate ridicată, este esențială o instalare cu fund plat.


  • În conductele orizontale, la conectarea la orificiul de aspirație al unei pompe sau a altor echipamente sensibile la acumularea de gaz, este esențială o instalare flat-top.


• Selectarea unui reductor concentric:
  • În țevile verticale, indiferent dacă debitul este în sus sau în jos, influența gravitației asigură o distribuție relativ uniformă a debitului, deci un reductor concentric este suficient.


  • În țevile orizontale, atunci când transportul fluide curate, fără sedimente și predispuse la gaze (cum ar fi anumite apă curată sau aer) și când pierderea de presiune la schimbarea țevii nu este o problemă, reductorul excentric PE este standardul fără compromisuri.



Pe scurt, pentru orice schimbare orizontală a conductei care implică curățarea fluidului, protecția pompei și scurgerea conductei, reductorul excentric PE este standardul fără compromisuri.

7. Cum determin linia centrală a unui reductor excentric PE?

În timpul instalării la fața locului, asigurarea orientării corecte a reductoarelor excentrice PE este crucială pentru prevenirea defecțiunilor de proiectare. Aceasta nu este de obicei o chestiune de calculare a liniei centrale geometrice, ci mai degrabă o chestiune de poziționare funcțională:

Principiul poziționării: Funcția determină culoarea.

• Prevenirea sedimentării: Dacă obiectivul este de a preveni sedimentarea particulelor solide, asigurați-vă că partea dreaptă a fitingului se află în partea inferioară a conductei. În timpul instalării, utilizați o unealtă, cum ar fi o nivelă, pentru a alinia cu precizie pereții interiori inferiori ai reductorului și secțiunea dreaptă a conductei.


• Eliminarea pungilor de aer: Dacă obiectivul este de a preveni acumularea de gaz în partea superioară, asigurați-vă că partea dreaptă a fitingului este în partea de sus a țevii. Acest lucru este crucial atunci când se conectează la aspirația pompei.



Instalarea corectă asigură că fitingul își poate îndeplini pe deplin funcția de optimizare a fluxului, maximizând fiabilitatea și durabilitatea întregului sistem de conducte PE.

8. Care sunt metodele de conectare pentru reductoarele excentrice PE?

Ca o componentă cheie a unui sistem de conducte, beneficiile de performanță ale reductoarelor excentrice PE (eliminarea pungilor de aer și prevenirea sedimentării) necesită conexiuni fiabile și durabile pentru a-și realiza pe deplin beneficiile. Tehnologia de conectare a conductelor din polietilenă (PE) se află la baza ingineriei moderne a conductelor, iar calitatea conexiunii are un impact direct asupra etanșării, capacității de presiune și durata de viață a întregului sistem.

1. Hot-Melt Butt Fusion: Prima alegere pentru putere și economie

Hot-Melt Butt Fusion este cea mai utilizată și mai economică tehnologie de conectare pentru țevile din PE, potrivită în special pentru reductoarele excentrice PE cu diametru mare. Această metodă de conectare încălzește și presurizează fitingurile și capetele țevilor, făcându-le să se topească și să se refunde, formând o îmbinare unică, integrală, cu proprietăți compatibile cu materialul de bază.

2. Electrofuziune: O alegere ideală pentru fiabilitate ridicată și medii complexe

Electrofuziunea folosește un fir de încălzire încorporat într-un fiting de electrofuziune (cum ar fi un reductor excentric) pentru a genera căldură, topind suprafața de contact dintre fiting și țeavă. Răcirea creează o conexiune strânsă.

3. Conexiune cu flanșă: O punte pentru conectarea materialelor și echipamentelor diferite

Conexiunea cu flanșă este metoda standard pentru conectarea reductoarelor excentrice PE la țevi metalice, supape, pompe sau alte echipamente non-PE. Această conexiune folosește o pereche de flanșe, o garnitură și un set de șuruburi pentru a crea o etanșare mecanică.
