Fitinguri PE cot 45°: toate informațiile cheie pe care trebuie să le știți?

1.Ce este un cot de 45° pentru fitinguri pentru țevi PE?

1.1 Definiția de bază și elementele de bază ale materialelor

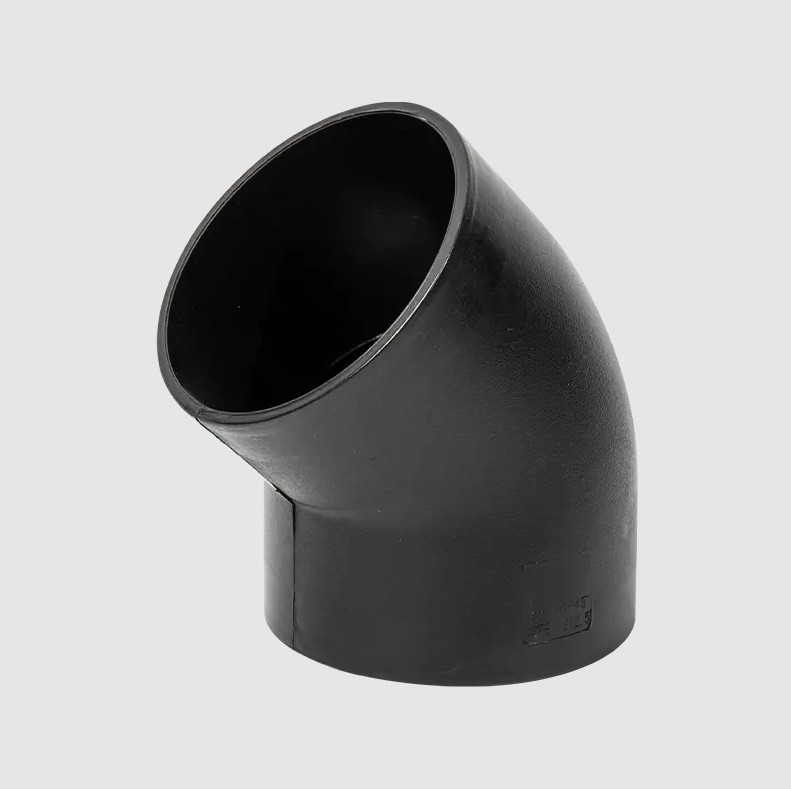

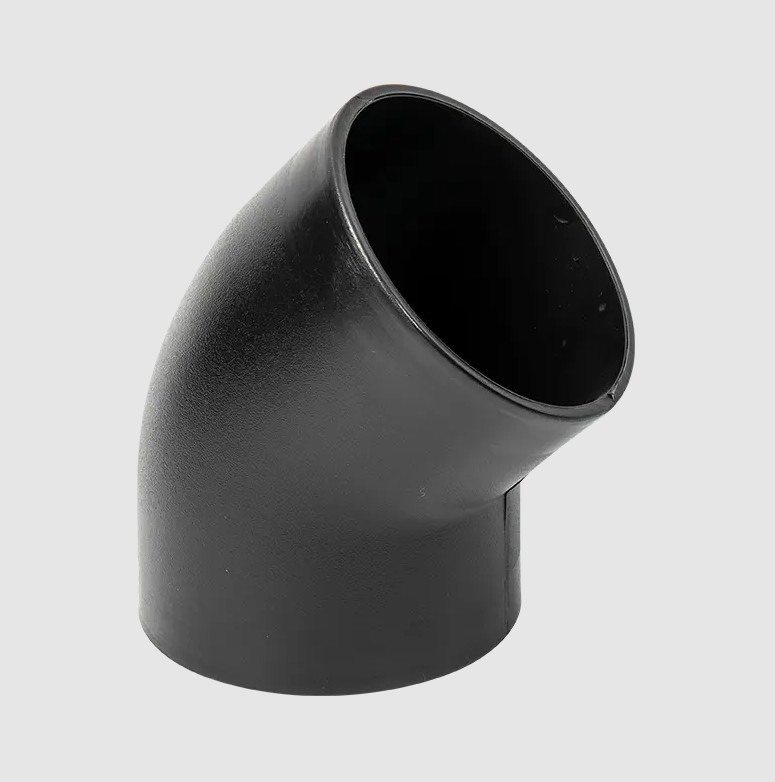

A Racorduri pentru țevi PE Cot 45° este un conector de țeavă specializat din polietilenă de înaltă densitate (HDPE) sau polietilenă de densitate medie (MDPE) utilizat pentru a obține un unghi de 45 de grade într-un sistem de conducte. Este o componentă critică a sistemelor de conducte din polietilenă (PE), concepută pentru a minimiza pierderile de energie și șocurile hidraulice atunci când fluidele își schimbă direcția.

Proprietățile excepționale ale PE oferă coturilor de 45° următoarele avantaje cheie: rezistență puternică la coroziune, rezistență excelentă la fisurarea înghețului la temperatură joasă, ușoară și rezistență ridicată și rezistență excelentă la impact. Aceste proprietăți asigură că coturile de 45° ale fitingurilor PE mențin performanța stabilă pe termen lung chiar și atunci când sunt îngropate sub pământ, în medii calde și umede sau transportă medii chimice dure, făcându-le o alternativă ideală la coturile tradiționale din metal.

1.2 Standarde de fabricație și tehnici de conectare

Producția de fitinguri PE pentru țevi 45° cot respectă, în general, standardele internaționale și interne, cum ar fi ISO 4427 și GB/T 13663, pentru a se asigura că precizia lor dimensională și cotele de presiune îndeplinesc cerințele de proiectare.

Principalele metode de conectare includ:

• Fuziune la cap: Potrivit pentru țevi cu diametru mai mare. Prin încălzirea cotului și a capetelor țevii până la o stare topită, ele sunt presate rapid unul împotriva celuilalt și lăsați să se răcească, creând o îmbinare cu proprietăți de etanșare și rezistență egale cu țeava în sine.


• Electrofuziune: Un fir de încălzire este încorporat în cot. Când este încălzit, fuzionează suprafețele cotului și ale țevii împreună, formând o conexiune integrată extrem de fiabilă. Această conexiune este ușor de utilizat și oferă o calitate constantă a conexiunii.


2. Care sunt beneficiile utilizării Racorduri pentru țevi PE Cot 45° ?

Utilizarea fitingurilor de țevi PE 45° cot în sistemele de conducte reflectă luarea în considerare cuprinzătoare a eficienței, siguranței și economiei în designul ingineresc modern.

2.1 Dinamica fluidelor superioare

Designul de îndoire la 45 de grade este cel mai mare punct culminant tehnic. În domeniul controlului fluidului, cu cât este mai plată îndoirea, cu atât coeficientul de rezistență local (valoarea K) generat în timpul curgerii fluidului este mai mic. În comparație cu coatele ascuțite la 90 de grade, coatele PE la 45 de grade pot:

• Minimizați pierderea capului: Reduceți turbulențele și curenții turbionari în interiorul conductei, reducând frecarea și impactul la cot, îmbunătățind astfel eficiența transportului.


• Reduceți consumul de energie al stației de pompare: Pierderile hidraulice mai mici înseamnă o rezistență mai mică pentru depășirea stației de pompare sau a compresorului, reducând direct costurile de operare pe termen lung ale sistemului de conducte.


• Suprima eficient ciocanul de ariete: Deviația lină a fluxului de apă amortizează undele de șoc ale presiunii generate de schimbările bruște ale vitezei de curgere, oferind o protecție importantă pentru conductă și echipamentul pompei și supapelor.



2.2 Durabilitate pe termen lung și costuri de întreținere

Materialul din polietilenă asigură fiabilitatea pe termen lung a cotului. Rezistența sa inerentă la uzură îl face să se uzeze mult mai lentă decât țevile metalice atunci când transportă medii care conțin particule solide (cum ar fi nămolul și sedimentele). În plus, inerția chimică inerentă a PE înseamnă că Racorduri pentru țevi PE Cot 45° sunt imune la coroziune electrochimică, chiar și în medii acide și alcaline. Aceasta are ca rezultat:

• Durata de viata extinsa: Este posibilă o durată de viață de peste 50 de ani, depășind cu mult pe cea a multor materiale tradiționale.


• Frecvența de întreținere redusă: Fără coroziune, fără detartrare și etanșare fiabilă reduc semnificativ riscul de scurgeri și blocaje, reducând costurile de întreținere și reparații de rutină.


3. Care este diferența dintre coturile PE 45° și 90°?

La proiectarea sistemelor profesionale de conducte, alegerea între coturile de 45° și 90° depinde de prioritatea controlului debitului. Când obiectivul de proiectare este de a minimiza pierderile hidraulice și de a optimiza eficiența energetică a sistemului, inginerii vor prefera să utilizeze două Racorduri pentru țevi PE Cot 45° cu o conductă scurtă pentru a realiza o viraj de 90°. Deși acest lucru mărește puțin volumul de lucru cu materiale și instalații, beneficiile pe termen lung sunt semnificative.

4. Un cot PE 45° reduce debitul?

Răspunsul este: coturile de 45° în conducta PE generează rezistență locală, dar această rezistență este minimă între toate elementele de rotire și mult mai mică decât impactul coturilor de 90° asupra debitului.

Conform ecuației clasice Darcy-Weisbach sau a metodei lungimii echivalente, pierderea totală de sarcină într-o conductă este compusă din pierderea longitudinală (frecarea conductei drepte) și pierderea locală (rezistența conductei).

Funcția unui cot de 45°: rotirea sa blândă reduce efectiv coeficientul de pierdere local. Aceasta înseamnă că la aceeași presiune și debit de sistem, un sistem de conducte care utilizează un cot de 45° poate menține un debit efectiv mai mare.

Asigurarea debitului: în loc de „reducerea debitului”, este mai corect să spunem că maximizează debitul. În cazul transportului de apă pe distanțe lungi sau de substanțe chimice de precizie, această asigurare meticuloasă a debitului face din coturile de 45° în conductele PE un conector critic pentru optimizarea performanței sistemului.

5. Care sunt utilizările cotului de 45° în țevile PE? (Aplicații de bază și valoare industrială)

Racorduri pentru țevi PE Cot 45° , cu performanța lor superioară și etanșarea fiabilă, sunt utilizate pe scară largă în industriile care necesită cele mai înalte niveluri de fiabilitate și eficiență:

• Infrastructură municipală și urbană:
  • Sisteme de alimentare cu apă: Folosit pentru controlul fluidelor în conductele principale și secundare urbane, asigurând un flux fluid al apei și reducând riscul de spargere a conductelor.


  • Transport de gaze: Fiind un conector sigur în conductele de gaz din polietilenă, acestea schimbă în mod fiabil traseul conductelor și asigură siguranța aprovizionării cu gaze urbane.


• Industrii industriale și chimice:
  • Transport media corozive: Datorită rezistenței excelente la coroziune a PE, acestea sunt potrivite pentru conductele care transportă lichide chimice, cum ar fi acidul clorhidric și acidul sulfuric. Coturile de 45° asigură eficiența în configurațiile complexe ale conductelor.


  • Transportul nămolului și sterilului: Rezistența la uzură le face o alegere ideală pentru transportul minier, prelungind durata de viață a conductelor în medii extrem de abrazive.


• Agricultura si irigatii:
  • Sisteme de irigare cu economie de apă: Folosite în rețelele de irigare a terenurilor agricole și a grădinii la scară largă, ele realizează o distribuție precisă a apei printr-un control eficient al fluidelor, conservând resursele de apă.


• Pompe de căldură terestre și proiecte de protecție a mediului: Folosit pentru devierea și conectarea conductelor îngropate, rezistența la temperaturi scăzute și etanșarea fiabilă asigură funcționarea stabilă și pe termen lung a sistemului.



Cotul de țeavă PE de 45° este un conector central pentru o funcționare eficientă, fiabilă și pe termen lung în sistemele de conducte moderne. Nu este doar o componentă fizică pentru devierea conductelor, ci și un element cheie în proiectarea inginerească care echilibrează controlul debitului, optimizarea energiei și rentabilitatea.

6. Cum se instalează și se conectează corect un cot de țeavă PE de 45°?

Calitatea instalării unui cot de țeavă PE de 45° determină în mod direct siguranța în funcționare și etanșarea întregului sistem de conducte. Conexiunea corectă este esențială pentru a preveni scurgerile și defecțiunile viitoare. Cele mai utilizate tehnici profesionale de conectare sunt fuziunea termică (inclusiv cap și priza) și fuziunea electrică.

6.1 Fuziune cap la cap (potrivit pentru țevi cu diametru mare)

Fuziunea cap la cap este una dintre cele mai sigure metode de conectare a conductelor din PE și a coturilor. Fuzionează fitingul și țeava într-o singură bucată, oferind o etanșare excelentă.

• Pregătire și aliniere: Asigurați cotul PE 45° și țeava PE care urmează a fi îmbinată pe cadrul mașinii de topire la cald, asigurând alinierea axelor cu o abatere de cel mult 10% din grosimea peretelui.


• Frezare: Folosiți o freză pentru a freza capetele cotului și ale țevii până când ambele capete sunt plate, netede și perpendiculare pe axă, producând așchii continui.


• Încălzire și reținere a căldurii: Așezați o placă de încălzire (de obicei la 200°C până la 220°C) între cele două capete și aplicați o presiune moderată pentru a alinia strâns capetele. Această etapă este critică, asigurând încălzirea uniformă și formarea flanșei, realizând fuziunea completă a materialului.


• Scoaterea plăcii și apăsarea: Scoateți rapid placa de încălzire și aplicați imediat presiunea de îmbinare specificată. Această presiune trebuie menținută în mod constant pentru a asigura difuzia și lipirea adecvată a materialelor topite.


• Presiune de răcire și menținere: Mențineți presiunea articulației (adică, mențineți presiunea) pentru timpul specificat. Eliberați cadrul mașinii numai după ce îmbinarea s-a răcit în mod natural la temperatura specificată, îmbinarea poate fi conectată.



6.2 Fuziune electrică (aplicabilă la diferite diametre și condiții complexe de lucru)

Electrofusion folosește fire de încălzire preîncorporate în fitinguri pentru a topi suprafața de contact dintre cot și țeavă, creând o conexiune fiabilă. Oferă ușurință în operare și fiabilitate ridicată.

• Curățare și răzuire: Acesta este cel mai critic pas în fuziunea electrică. Folosiți unelte specializate pentru a îndepărta complet stratul de oxid (răzuire) de pe zonele prizei și ale cotului de 45° al fitingului PE pentru a asigura o suprafață de conectare curată.


• Poziționarea fitingului: Introduceți țeava răzuită în cotul de 45° al fitingului PE și fixați-o cu un dispozitiv de poziționare pentru a asigura un spațiu uniform și fără stres între țeavă și fiting.


• Încălzire electrică: Conectați sudorul electric prin fuziune și introduceți sau setați parametrii de încălzire, cum ar fi tensiunea și timpul, conform codului de bare de pe fiting. Când se aplică energie, firul de încălzire intern se încălzește, topind materialul de polietilenă și umplând golul.


• Răcire și întreținere: După ce se aplică puterea, fitingul trebuie răcit în mod natural, în funcție de timpul de răcire specificat. În acest timp, articulația nu trebuie mișcată sau atinsă. Numai după ce răcirea este completă, conexiunea poate atinge rezistența și etanșarea proiectate.



7. Care sunt defecțiunile comune ale cotului PE 45°?

Deși Racorduri pentru țevi PE Cot 45° oferă o durabilitate excelentă și rezistență la coroziune, funcționarea necorespunzătoare sau factorii de mediu pot provoca totuși unele defecțiuni comune în timpul instalării și utilizării pe termen lung.

7.1 Eșecuri de instalare și conectare (care duc în primul rând la scurgeri)

7.2 Eșecuri de funcționare pe termen lung (care afectează siguranța sistemului)

Înțelegând aceste defecțiuni obișnuite, utilizatorii nu numai că vor înțelege mai bine limitările fitingurilor PE țevi 45° cot, ci și vor lua măsuri preventive mai proactive în timpul instalării și întreținerii, asigurând funcționarea stabilă pe termen lung și eficiența controlului fluidului a sistemului de conducte.
