De ce nu curg conductele PE?

În industria modernă și în construcția infrastructurii urbane, fie pentru conductele de gaz de înaltă presiune, rețelele municipale de alimentare cu apă sau transportul de fluide specializate, calitatea conexiunilor conductelor PE rămâne extrem de ridicată. Conexiunile mecanice tradiționale sau metodele simple de topire la cald nu reușesc adesea să elimine complet scurgerile în timpul funcționării pe termen lung, în special în medii subterane complexe și supuse fluctuațiilor mediului. Pe acest fundal Cleme pentru conducte de fuziune electrică PE , cu tehnologia lor superioară de electrofuziune „fără scurgeri”, au devenit o soluție revoluționară pentru conectarea conductelor, stabilind treptat noi standarde industriale.

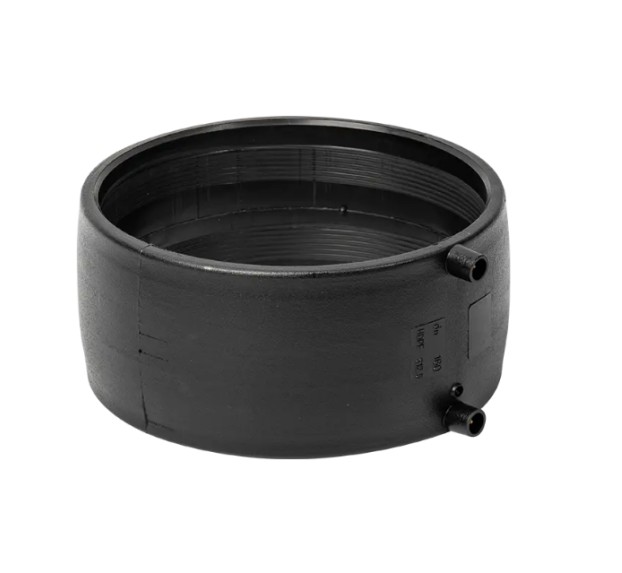

O clemă de țeavă de electrofuziune PE (cuplaj de electrofuziune din polietilenă) este un fiting special conceput pentru conectarea țevilor din polietilenă (PE). Caracteristica sa cea mai distinctivă este un fir de încălzire de înaltă rezistență încorporat cu precizie în peretele interior al clemei.

Funcția sa de bază

Funcția sa de bază este de a folosi temperatura ridicată generată de curent pentru a lega clema de peretele exterior al țevii PE care urmează să fie conectată, la nivel molecular. Când o mașină de sudură prin electrofuziune dedicată este aplicată pe clemă, firul de încălzire se încălzește, conectând rapid materialele PE din zona de contact. În timpul acestui proces, lanțurile moleculare PE din conector suferă interconectare, difuzie și reticulare. După răcire și solidificare, îmbinarea și corpul țevii devin un întreg imperceptibil, complet omogen. Aceasta înseamnă că durata de viață a îmbinării, rezistența și rezistența la coroziune sunt exact aceleași cu materialul țevii, eliminând în mod fundamental riscul de strângere a țevii și scurgeri cauzate de diferențele de material sau de îmbătrânirea etanșării.

Fiabilitatea tehnologiei de electrofuziune provine din principiul său de funcționare controlat cu precizie, care, la rândul său, oferă multe avantaje esențiale:

Principiul de funcționare

Întregul proces urmează un ciclu precis. În primul rând, instalatorul curăță temeinic și răzuie zona îmbinării țevii (până la stratul de oxid). Apoi, o clemă de țeavă este introdusă în țeavă și codul de bare de pe clemă este scanat de aparatul de sudură. Aparatul de sudură recunoaște și execută automat curentul și parametrii prestabiliți. Firul de încălzire generat de curent încălzește conducta, conducând căldura și determinând îmbinarea materialului PE sub o anumită presiune. După răcire, moleculele se aliniază, formând în cele din urmă o îmbinare a țevii PE cu rezistență la tracțiune extrem de puternică.

Avantajele de bază

• Extrem de fiabil și strâns: Acest lucru realizează fuziunea la nivel molecular între fitingul de țeavă și țeavă, rezultând o îmbinare care este chiar mai puternică decât țeava în sine și elimină complet scurgerile cauzate de îmbătrânirea și defecțiunea garniturilor, inelelor O și a altor componente.


• Operațiuni de construcție standardizate și urmăribile: Aparatele moderne de sudură prin electrofuziune includ adesea capabilități de înregistrare a datelor. Acest lucru controlează automat tensiunea și timpul în timpul procesului de sudare, eliminând artefactele care pot apărea la funcționarea manuală tradițională. Toți parametrii de sudare, timpii și rezultatele sunt înregistrate, asigurând trasabilitatea pentru calitatea proiectului.


• Adaptabilitate excelentă la medii complexe: Recent, pentru sudarea cap la cap cu topire la cald, care necesită o aliniere mare a conductelor și este supusă influențelor crescute ale vântului, nisipului și temperaturii, Cleme electrice pentru țevi de fuziune PE oferă o rezistență superioară la mediile externe în timpul instalării, făcându-le deosebit de potrivite pentru condiții complexe de lucru, cum ar fi spații restrânse, aglomerate sau săpături de canale.



În aplicațiile de inginerie actuale, clemele electrice pentru țevi de fuziune PE oferă soluții precise la mai multe puncte cheie ale instalării țevilor tradiționale:

Rezolvarea problemei calității inconsecvente

Metodele tradiționale se luptă cu experiența constantă a lucrătorului, precizia de aliniere și temperatura de încălzire. Clemele electrice pentru conducte de fuziune controlează automat parametrii de sudare, minimizând variabilele cheie de calitate, asigurând o calitate constantă și foarte stabilă a conexiunii.

Rezolvarea provocării de a lucra în spații restrânse

Echipamentul tradițional de sudare cap la cap cu topire la cald este voluminos și necesită o suprafață de lucru suficientă. Clemele și aparatele de sudare electrice pentru țevi de fuziune oferă o funcționare flexibilă, făcând instalarea țevilor în subsoluri, tuneluri sau turnuri existente o ușoară.

Rezolvați cerințele rapide și seismice ale conductei

Îmbinarea formată de conexiunea electrică de fuziune are o flexibilitate bună, care poate absorbi eficient agilitatea cauzată de așezarea fundației, schimbările de temperatură sau cutremure minore și poate spori semnificativ rezistența seismică și injecția pe termen lung a întregului sistem de conducte.

Deși tehnologia de electrofuziune în sine este foarte fiabilă, în funcționarea reală, un număr mic de scurgeri de cleme de țeavă rezultă adesea din neglijență în specificațiile de construcție.

Pregătirea inadecvată a suprafeței țevii

Aceasta poate fi o cauză a deconectarii. Dacă stratul de oxid de pe suprafața țevii (un strat care protejează țeava PE de îmbătrânire) nu este îndepărtat complet cu o racletă dedicată înainte de conectare sau dacă murdăria, uleiul sau materialul de împământare rămâne în zona îmbinării, acest lucru poate duce la un contact insuficient și la o sudură la rece, ceea ce poate cauza scurgeri.

Timpul este crucial

După sudare, materialul PE necesită ceva timp pentru a se răci și a se solidifica complet, recâștigându-și rezistența mecanică deplină. Dacă conducta este deplasată prematur, sau dacă asupra îmbinării se aplică forțe externe sau se efectuează teste de presiune în această perioadă finală de răcire (de obicei strict specificată), îmbinarea, care este încă în stare plastică, se poate deteriora, rezultând un scurtcircuit.

Parametrii de sudare sau funcționarea sursei de alimentare

Utilizarea parametrilor de sudare incompatibili (cum ar fi timpul incorect de sudare) sau forțarea conexiunii cu o tensiune de alimentare extrem de instabilă poate afecta încălzirea și preîncălzirea precisă a firului de încălzire.

Prin urmare, respectarea strictă a procesului standardizat de „curățare” → răzuire → aliniere → sudare → „răcire suficientă” este cheia pentru asigurarea unei conexiuni reușite a clemei de fuziune electrică PE.

În timpul reparației și întreținerii conductelor, tehnicienii întreabă adesea: Pot fi suflate din nou îmbinările clemelor conductei electrice de fuziune PE?

Reglementările din industrie și standardele tehnice oferă răspunsul: strict interzis.

Colierele de țeavă PE sunt proiectate pentru fuziune instantanee, indirectă. Refuzarea unei articulații finalizate poate avea următoarele consecințe grave:

• Stresul termic și degradarea materialului: Materialul PE a format o structură stabilă în timpul procesului inițial de conectare și răcire. Reîncălzirea poate provoca supraîncălzire localizată, ducând la stres termic excesiv sau degradarea structurii polimerului PE, ducând la degradarea performanței materialului și la recuperarea rezistenței în zona de conectare.


• Defecțiunea cablului de încălzire: Firele de încălzire sunt proiectate pentru încălzire precisă, într-o singură trecere. Re-energizarea firului de încălzire poate duce la o distribuție neuniformă a căldurii, o ardere parțială sau o incapacitate de a obține o încălzire uniformă, perturbând complet calitatea îmbinării.



Prin urmare, dacă apar probleme cu o îmbinare a conductei de electrofuziune din PE instalată, metoda corectă de reparație este să tăiați întreaga îmbinare și să o reconectați folosind o nouă clemă pentru conducte de electrofuziune PE într-un loc sănătos pe conductă. Acest lucru asigură funcționarea sigură și fiabilă pe termen lung a sistemului de conducte.

În domeniul tehnologiei de conectare a țevilor din polietilenă (PE), fuziunea cap la cap și clemele de țevi de fuziune electrică din PE sunt metode principale și larg acceptate. Deși ambele realizează conexiuni permanente ale țevilor PE, ele diferă fundamental în principii, aplicații și controlul calității conexiunii, determinând rolurile lor distincte în proiectele de inginerie.

1. Diferențele în principiile și formele conexiunii

2. Mediul de construcție și cerințele de echipamente

Cea mai mare diferență dintre electrofuziune și electrofuziune constă în flexibilitatea lor operațională pe șantier:

Limitări ale site-ului: Colierele pentru conducte de electrofuziune sunt compacte, necesitând o aliniere mai mică, ceea ce le face deosebit de potrivite pentru spații precise și restrânse, care lucrează sub suprafață sau în medii complexe, cum ar fi reparațiile conductelor, unde instalarea echipamentelor mari este dificilă.

Compatibilitate cu diametrul conductei: Colierele electrice pentru țevi de fuziune oferă avantaje semnificative și calitate constantă pentru conectarea țevilor mici și mijlocii (de exemplu, DN 20 până la DN 315). Mașinile de fuziune cap la cap sunt mai potrivite pentru construcția liniilor principale de țevi cu diametru mare.

Complexitate operațională: Procesul de fuziune electrică este extrem de automatizat. Sudorul scanează secvența țevii și controlează automat parametrii de sudare, reducând în mod semnificativ dependența de experiența lucrătorului și facilitând standardizarea și urmărirea calității. Fuziunea cap la cap, pe de altă parte, necesită o precizie extrem de ridicată, controlul temperaturii de încălzire și al presiunii și se bazează mai mult pe experiența operatorului.

3. Compensație cost-beneficiu

Deși costul materialului unei singure cleme de țeavă acoperă în mod obișnuit energia consumată și pierderea țevii în timpul procesului de fuziune la cald, eficiența globală este adesea mai mare:

• Risc redus de scurgere: Conexiunile electrice de fuziune oferă o mai mare fiabilitate și standardizare, rezultând rate de scurgere extrem de scăzute în timpul funcționării pe termen lung, reducând costurile de întreținere și reparații pentru versiunile îmbunătățite.


• Economisește timp de construcție: Procesul de conectare prin fuziune electrică este mai compact și mai eficient, în special în locații de câmp sau zone cu trafic intens, unde se poate economisi timp semnificativ de instalare a conductelor și de drum.



Țevile de fuziune la cald prioritizează eficiența și materialele și sunt ideale pentru diametre mari de țevi și construcție rentabilă. Cleme electrice pentru țevi de fuziune PE , pe de altă parte, oferă fiabilitate ridicată, adaptabilitate la medii complexe și control al calității trasabil, făcându-le alegerea preferată pentru rețelele de conducte municipale, sistemele de gaze și proiectele la standarde înalte.

Avantajul sistemului de tehnologie electrică PE constă nu numai în fiabilitatea ridicată a clemelor de țevi drepte, ci și în gama sa extinsă și cuprinzătoare de fitinguri, care poate face față aproape tuturor coturilor, modificărilor de diametru, ramificații și cerințe funcționale în sistemele de conducte de fuziune.

1. Conexiune de bază și fitinguri pentru schimbarea direcției

Cleme electrice pentru țevi drepte (cuple): Fundația racordurilor de țevi în linie dreaptă și fitingul cel mai des utilizat, folosit pentru a conecta două țevi PE de același diametru.

Coturi de electrofuziune: Folosit pentru a schimba direcția țevilor. Exemplele obișnuite includ coturi electrice de fuziune de 90° și 45°, care sunt utilizate pentru a realiza curbe orizontale sau verticale în poduri.

Teuri de electrofuziune (teuri egale/reducătoare): Folosit pentru ramificarea conductelor.

Teuri cu diametru egal: Disponibil în trei diametre.

Teuri de reducere: Disponibil pentru liniile principale și turnuri de sprijin cu diferite diametre, care îndeplinesc cerințele de debit sau distribuție a presiunii.

Reductori de electrofuziune: Folosit pentru a conecta țevi de diferite diametre, realizând conexiuni netede, în trepte.

Capace de electrofuziune: Folosit pentru etanșare sau astupare temporară pentru a asigura etanșeitatea sistemelor de conducte.

2. Șai și fitinguri pentru țevi cu funcție specială

Șaua sunt produse de bază utilizate în tehnologia electrofuziunii pentru a rezolva nevoile de deschidere, ramificare sau reparații de urgență a conductelor în funcțiune, demonstrând valoarea imensă de aplicare a electrofuziunii:

Şai pentru ramuri de apă/gaz prin electrofuziune: Folosit pentru a crea o nouă conductă de derivație dintr-o linie principală fără a perturba funcționarea conductei principale. Acestea conțin lame de tăiere interioare, permițând deschiderea unei țevi noi folosind o unealtă după sudare.

Şaile de oprire prin electrofuziune: Folosit pentru blocarea sau limitarea temporară a debitului în timpul reparațiilor de urgență la conductele de gaz sau fluide. Sunt un instrument de siguranță pentru operațiuni sub presiune și reparații de urgență.

Fitinguri de tranziție prin electrofuziune: Folosit pentru a conecta țevile PE la alte materiale (cum ar fi oțel, fontă și cupru). Aceste fitinguri au de obicei un conector PE de electrofuziune la început și un conector metalic filetat sau cu flanșă la celălalt capăt.

Supape de electrofuziune/Supape de conectare prin electrofuziune: Unele supape high-end sunt proiectate cu conexiuni de electrofuziune, permițându-le să fie instalate direct pe supape PE prin electrofuziune, asigurând o etanșare ridicată între supapă și conductă.

Această linie cuprinzătoare și foarte specializată de fitinguri de electrofuziune din PE le permite inginerilor să proiecteze și să instaleze sisteme moderne de conectare a țevilor din PE care îndeplinesc diverse condiții complexe de funcționare și standarde înalte de siguranță.
